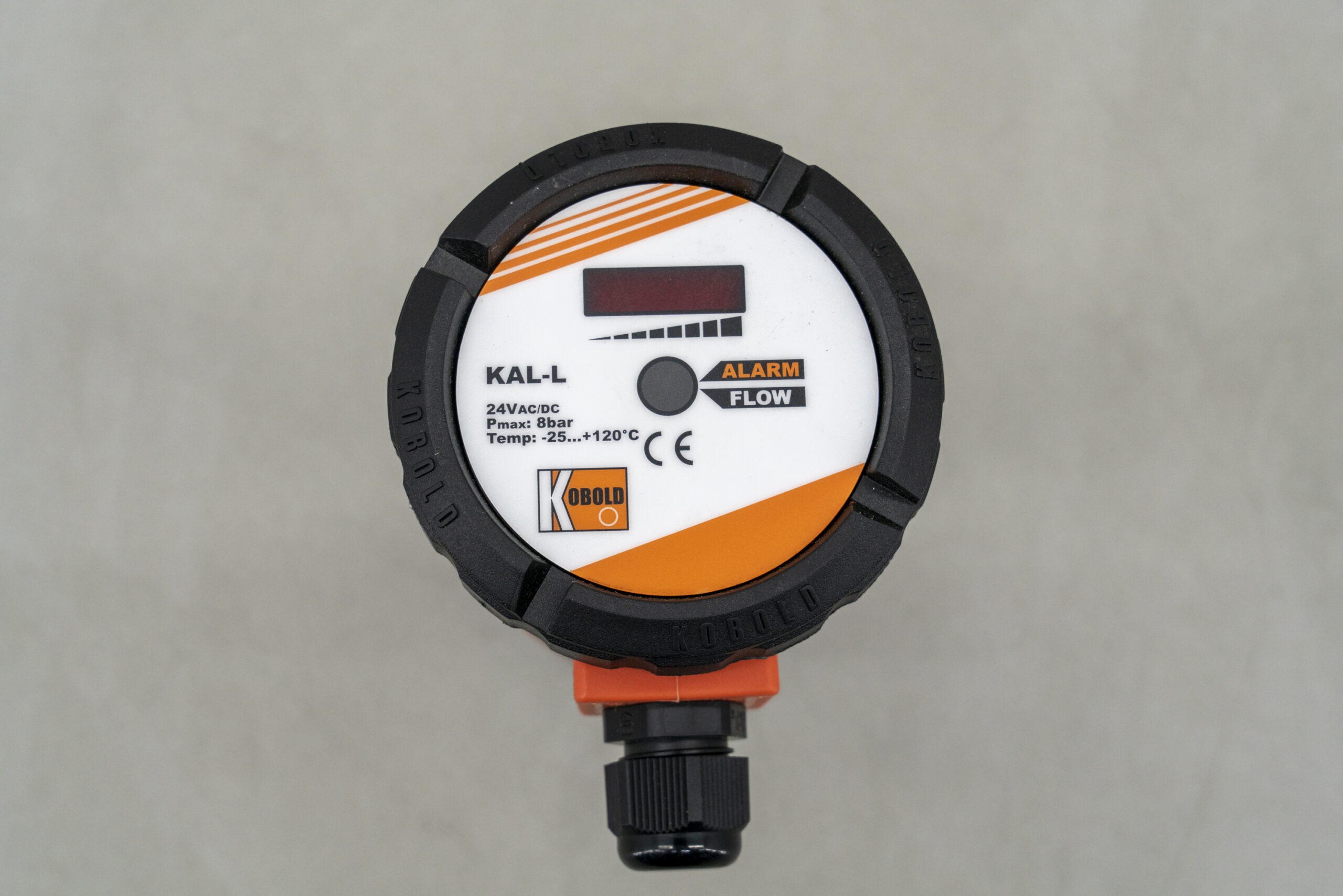

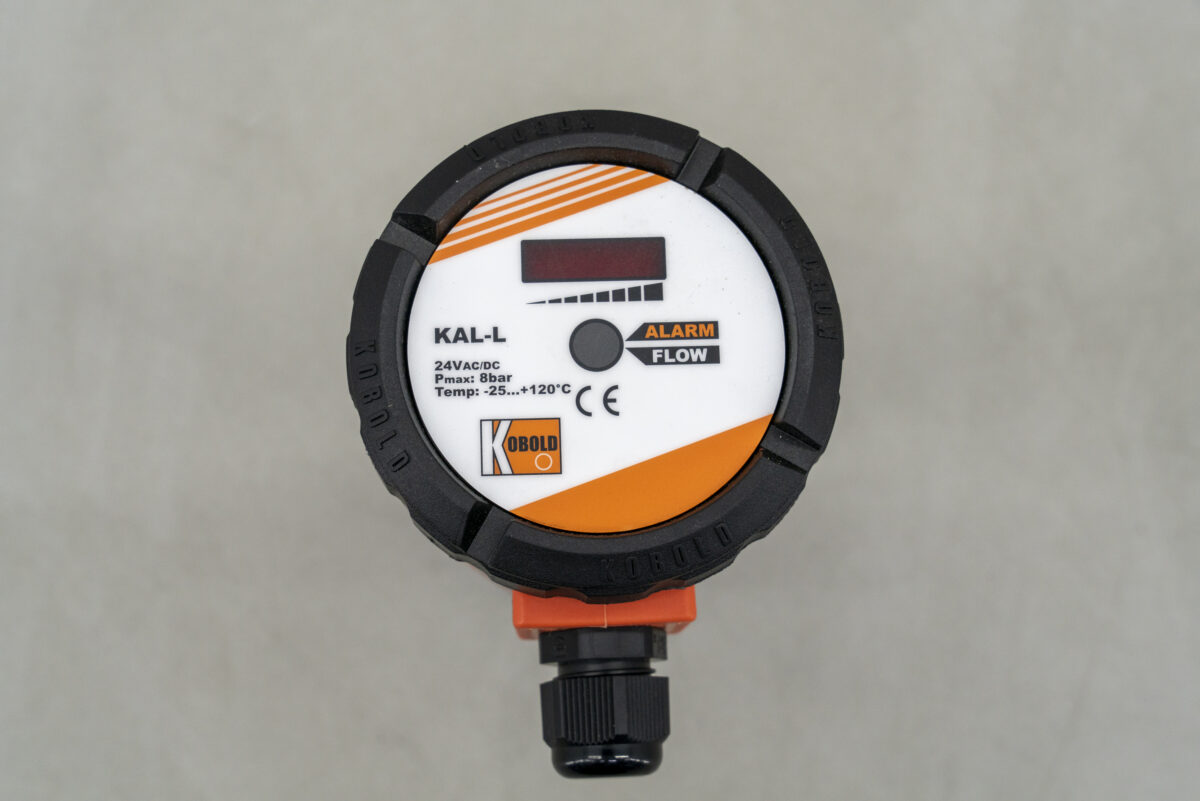

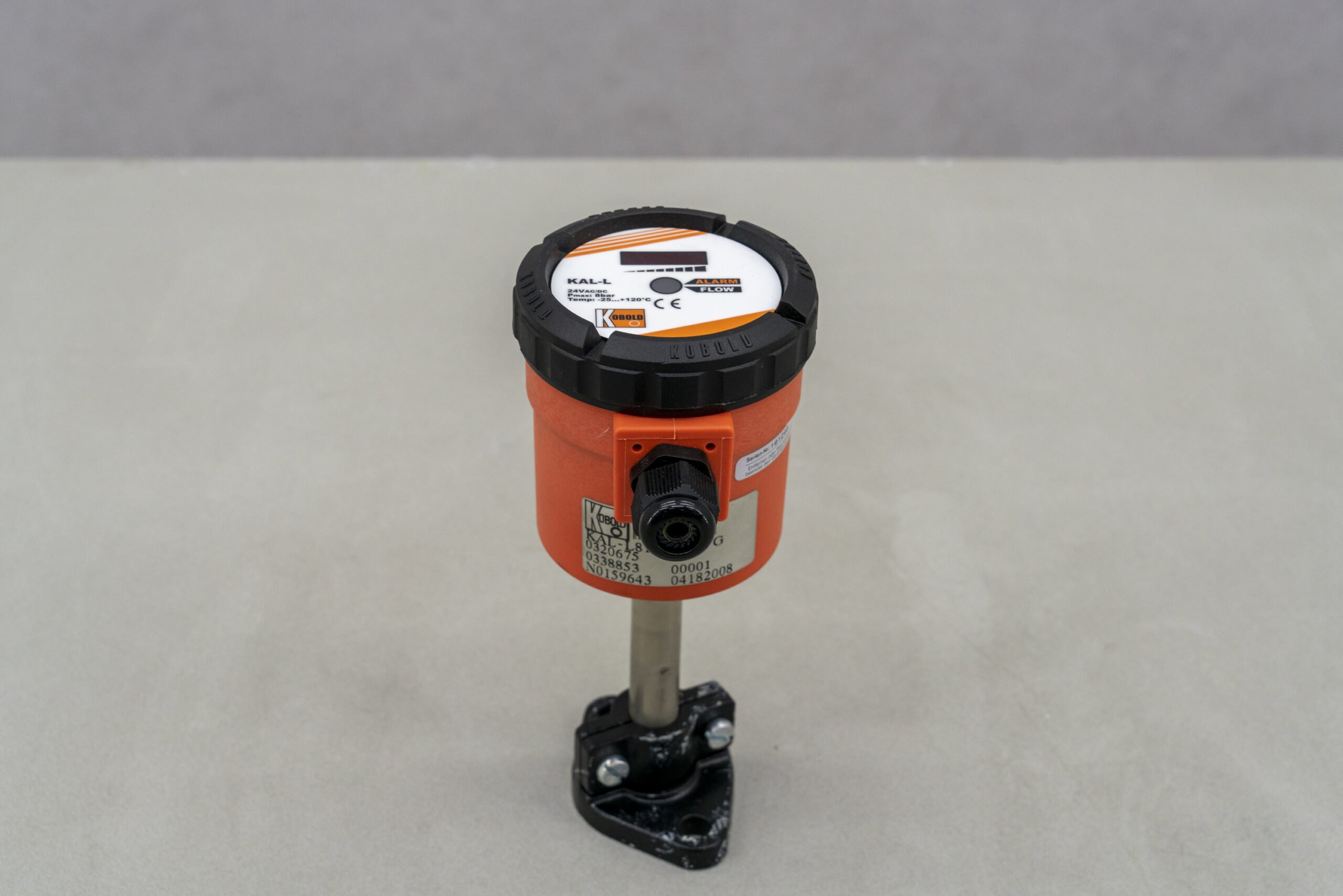

Le contrôleur de débit électronique modèle KAL-L surveille le débit d’air et de gaz. Il est adapté pour surveiller en toute sécurité les débits avec une perte de charge minimale.
Le fonctionnement du contrôleur de débit électronique KAL-L est basé sur le principe calométrique éprouvé. Un capteur est chauffé à quelques degrés au-dessus de la température du fluide d’écoulement. Lorsque le fluide s’écoule, la chaleur générée dans le capteur est transférée au fluide, c’est-à-dire que le capteur est refroidi.
Ce processus de refroidissement est une mesure de la vitesse d’écoulement. Un deuxième capteur mesure la température du fluide. L’électronique compare les résistances des deux capteurs au moyen d’un circuit en pont et commute un relais de sortie si la valeur réelle descend en dessous de la valeur de commutation réglée.
Spécifications techniques:
Tension : 24 V ca/cc
Puissance : 4 A maximum
Température ambiante : -10 °C … +60 °C
Température du milieu : 2510 °C … +120 °C
Max. pression : 8 bars
Temps de préchauffage : max. 30 s
Plage de commutation : 1 … 20 m/s (à 20 °C, 1 bar)
Précision de commutation : ± 10 % de la lecture
Répétabilité : ± 1 % de la lecture
Temps de réponse : 1 … 60 s
Indication du débit : bargraphe à LED à 8 chiffres
Dimensions extérieures (L) x (P) x (H) : 80 x180 x 100 mm
